Jak vybrat správný laserový řezací stroj na plech v roce 2025

V rychle se vyvíjejícím prostředí moderní výroby je úsilí o přesnost, rychlost a efektivitu neúnavné. Výroba plechů, základní kámen průmyslu od leteckého průmyslu až po spotřební elektroniku, prošla revolucí díky technologickému pokroku. Mezi nimi vyniká technologie laserového řezání jako transformační síla. Výběr správného laserového řezacího stroje na plech již není jen rozhodnutím o pořízení; je to strategická investice, která může definovat konkurenční výhodu společnosti, výrobní kapacitu a kvalitu výrobků na mnoho let dopředu.

Tato příručka vám poskytne hluboký ponor do světa laserového řezání plechů a pokryje vše od základních principů a klíčových komponent až po tržní trendy a běžná úskalí při nákupu. Naším cílem je poskytnout vám znalosti potřebné k racionálnímu a informovanému rozhodnutí, které bude dokonale odpovídat vašim provozním potřebám a obchodním cílům.

Technologické inovace a přehled laserových řezacích strojů na plech

Cesta laserové technologie od laboratorní kuriozity k průmyslovému pracantu je důkazem neúnavné inovace. Dnes její využití v řezání plechů představuje vrchol výrobní technologie a nabízí možnosti, které byly kdysi nepředstavitelné.

Význam laserové technologie pro plechové kovy Před příchodem laserových řezaček se zpracování plechů spoléhalo na mechanické metody, jako je děrování, stříhání a plazmové řezání. I když jsou tyto metody účinné, mají inherentní omezení. Mechanické děrování vyžaduje drahé zakázkové nástroje pro každý nový návrh, což činí prototypování a malosériovou výrobu nákladnou a pomalou. Plazmové řezání je sice výkonné, ale často má potíže s přesností a může vytvořit velkou tepelně ovlivněnou zónu (HAZ), která vyžaduje sekundární dokončovací procesy.

Řezání laserem tyto výzvy překonává. Jedná se o bezkontaktní tepelný proces, který využívá vysoce zaostřený paprsek světla s vysokou energií k tavení, odpařování nebo propalování materiálu s výjimečnou přesností. Tento beznástrojový proces umožňuje okamžité provedení konstrukčních změn pomocí softwaru, což nabízí bezkonkurenční flexibilitu a dramaticky zkracuje dodací lhůty.

Výhody vysoké přesnosti a vysoké rychlosti Dvěma určujícími vlastnostmi moderního laserového řezání jsou jeho přesnost a rychlost.

• Přesnost: Moderní vláknový laserový řezací stroj dokáže dosáhnout polohové přesnosti ±0,02 mm. To umožňuje vytvářet neuvěřitelně složité díly s jemnými detaily a ostrými rohy, a to vše s minimálním plýtváním materiálem. Úzká řezná spára (šířka řezu) zajišťuje, že součásti do sebe dokonale zapadají, což je zásadní pro výrobu na montážní lince a vysoce výkonné aplikace.
• Rychlost: U tenkých až středně silných kovů je laserové řezání mimořádně rychlé. Vysoce výkonné lasery dokáží řezat tenkou nerezovou ocel rychlostí přesahující 60 metrů za minutu. Tato vysoká propustnost se přímo promítá do zvýšené produktivity a nižších nákladů na díl, což umožňuje firmám přijímat větší zakázky a dodržovat kratší termíny.

Základní principy a aplikace V jádru laserový řezací stroj funguje na jednoduchém principu. Laserový zdroj, známý jako rezonátor, generuje silný paprsek světla. Tento paprsek je veden přes řadu zrcadel nebo optický kabel k řezací hlavě. Uvnitř hlavy čočka zaostřuje paprsek na malé místo na povrchu plechu. Intenzivní koncentrace energie v tomto ohnisku roztaví materiál. Současně je tryskou souosou s laserovým paprskem veden proud pomocného plynu (například dusíku, kyslíku nebo stlačeného vzduchu). Tento proud plynu odfoukne roztavený materiál a vytvoří čistý řez.

Celý proces je řízen počítačovým numerickým řízením (CNC), které čte digitální návrhový soubor (např. soubor DXF nebo DWG) a přesně pohybuje řezací hlavou po plechu, aby vytvořilo požadovaný vzor. Tato automatizace zajišťuje dokonalou opakovatelnost a umožňuje výrobu složitých geometrií, které by ručními metodami nebyly možné. Její aplikace jsou rozsáhlé a zahrnují panely karoserií automobilů, letecké komponenty, konstrukční ocel pro stavebnictví, složité lékařské přístroje a dokonce i dekorativní kovové výrobky.

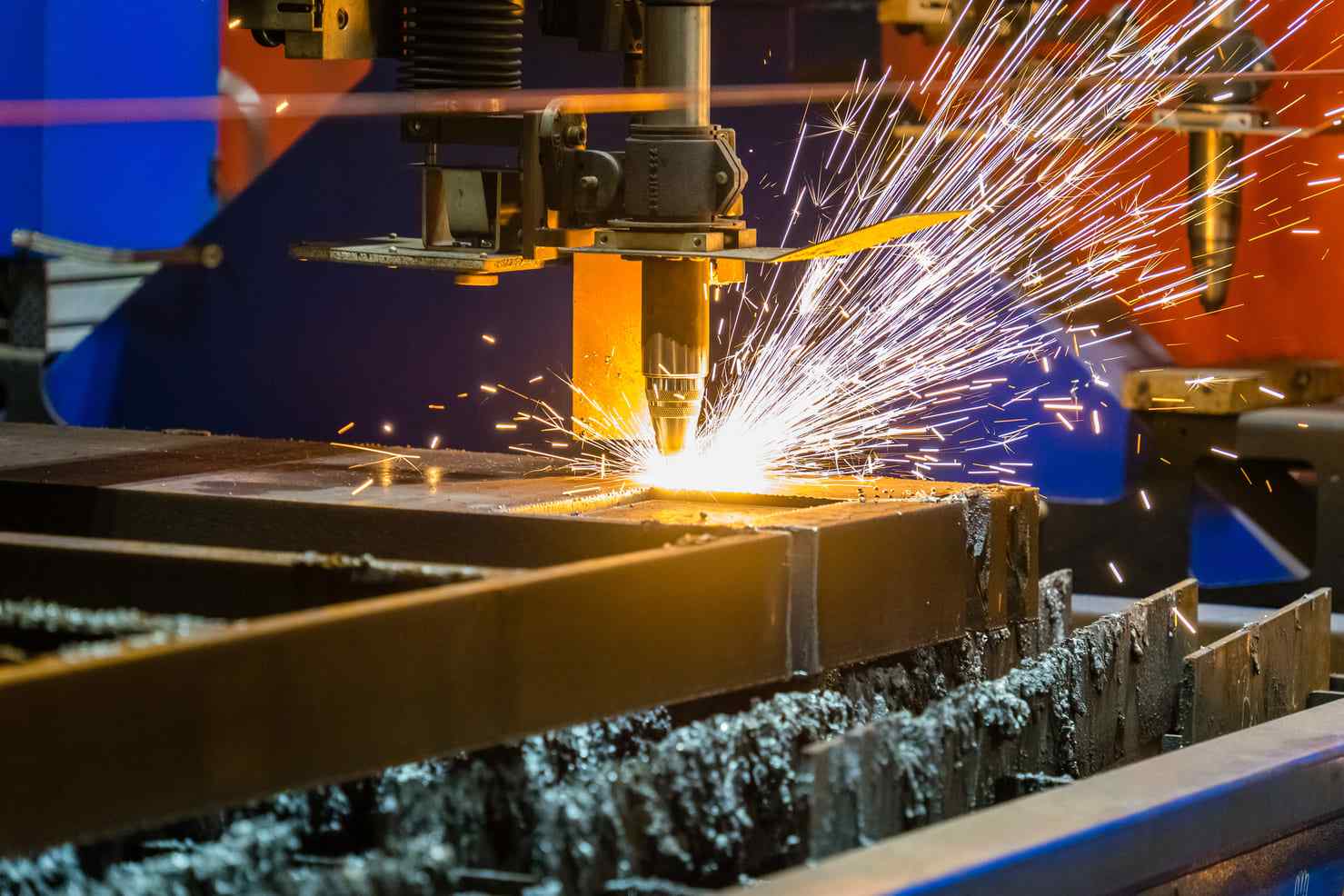

Proces řezání plechů laserem a jeho oblasti použití

Pochopení nuancí procesu laserového řezání a jeho odlišností od podobných technologií je klíčové pro pochopení jeho širokého využití v různých odvětvích.

Jak funguje řezání plechů laserem Proces řezání lze rozdělit do tří hlavních typů v závislosti na materiálu a použitém pomocném plynu:

1. Tavné řezání (stříhání taveniny): Toto je nejběžnější metoda řezání nerezové oceli, hliníku a dalších neželezných slitin. Jako pomocný plyn se používá inertní plyn, obvykle dusík. Laserový paprsek taví kov a vysokotlaký proud dusíku vyfukuje roztavený materiál z řezné spáry. Protože dusík nereaguje s roztaveným kovem, vytváří hladkou, stříbrně lesklou řeznou hranu bez oxidů, která je připravena ke svařování bez dalšího opracování.
2. Oxidační řezání (řezání plamenem): Tato metoda se používá především pro nízkouhlíkovou ocel (uhlíkovou ocel). Jako pomocný plyn se používá kyslík. Laserový paprsek zahřívá materiál na teplotu vznícení a proud kyslíku iniciuje exotermickou reakci (hoření), která dodává procesu řezání dodatečnou energii. To umožňuje řezání silnějších materiálů vyššími rychlostmi ve srovnání s tavným řezáním. Zanechává však na řezné hraně tenkou vrstvu oxidu, kterou může být nutné před lakováním nebo svařováním odstranit.
3. Sublimační řezání: Používá se pro některé nekovy, jako je dřevo nebo akryl. Tento proces zahrnuje laserový paprsek, který odpařuje materiál přímo z pevného do plynného stavu, čímž zanechává velmi čistý okraj. To je méně běžné u plechů.

Rozdíl mezi laserovým řezáním a gravírováním I když se řezání a gravírování často provádějí na stejném stroji, jsou to zásadně odlišné procesy s odlišným účelem.

• Řezání laserem: Cílem je zcela proniknout materiálem a oddělit jeden kus od druhého. To vyžaduje vysoký výkon a pečlivě kontrolovanou rychlost, aby se zajistil řez do plné hloubky.
• Laserové gravírování/značení: Cílem je změnit povrch materiálu bez jeho proříznutí. Toho se dosahuje použitím nižšího výkonu nebo mnohem vyšších rychlostí. Gravírování odstraňuje malé množství materiálu a vytváří tak hloubkovou značku, zatímco značení často využívá teplo k vyvolání změny barvy povrchu (žíhání) nebo mírné chemické změny, což vede k trvalé, vysoce kontrastní značce bez úbytku materiálu.

Aplikace technologie laserového řezání v různých odvětvích Díky všestrannosti laserového řezání je nepostradatelné v mnoha odvětvích:

• Automobilový průmysl: Pro prototypování a hromadnou výrobu dílů podvozku, panelů karoserie, komponentů rámu a výfukových systémů. Přesnost zajišťuje perfektní uchycení a povrchovou úpravu.
• Letectví a kosmonautika: Pro řezání vysoce pevných, lehkých slitin, jako jsou titanové a hliníkové kompozity, pro komponenty trupu, konzole a díly motoru, kde je přesnost a strukturální integrita prvořadá.
• Elektronika: Pro výrobu složitých skříní, šasi a montážních desek pro servery, spotřební elektroniku a ovládací panely.
• Lékařské přístroje: Pro výrobu vysoce přesných chirurgických nástrojů, implantátů (jako jsou stenty) a komponentů pro diagnostická zařízení z lékařské nerezové oceli a titanu.
• Těžké stroje a stavebnictví: Pro řezání silných ocelových plechů pro konstrukční prvky, zemědělskou techniku a stavební stroje.
• Nábytek a design: Pro tvorbu kovového nábytku na míru, dekorativních panelů a architektonických prvků se složitými uměleckými vzory.

Technické specifikace a klíčové komponenty

Výkon laserového řezacího stroje je definován jeho technickými specifikacemi a kvalitou jeho klíčových komponent. Pochopení těchto prvků je klíčové pro hodnocení a porovnávání různých modelů.

Specifikace laserového paprsku

• Výkon (kW): Toto je pravděpodobně nejdůležitější specifikace. Přímo určuje maximální tloušťku materiálu, který můžete řezat, a rychlost, s jakou jej můžete řezat. Výkon se pohybuje od 1 kW pro tenké plechy do více než 30 kW pro řezání tlustých plechů.
• Vlnová délka (µm): Vlnová délka laserového světla určuje, jak dobře je jeho energie absorbována různými materiály. Vláknové lasery obvykle pracují na vlnové délce ~1,06 µm, která je vysoce absorbována kovy, což je činí extrémně účinnými. CO2 lasery pracují na vlnové délce ~10,6 µm, která je lépe absorbována organickými materiály a nekovy.
• Kvalita paprsku (M²): Měří, jak těsně lze laserový paprsek zaostřit. Nižší hodnota M² značí vyšší kvalitu paprsku, což umožňuje menší ohnisko, vyšší hustotu výkonu a jemnější a přesnější řez. Vláknové lasery mají obecně lepší kvalitu paprsku než CO2 lasery.

Laserový rezonátor (laserový zdroj) Rezonátor je srdcem stroje a je zodpovědný za generování laserového paprsku. V odvětví zpracování plechů se vyskytují dva dominantní typy:

• Vláknový laserový rezonátor: Tento laser v pevné fázi využívá polovodičové diody k pumpování světla do optického vlákna, které je dopováno prvkem vzácných zemin, jako je ytterbium. Světlo je uvnitř vlákna zesilováno a generuje laserový paprsek.
  • Princip fungování: Světlo je generováno a zesilováno výhradně v rámci flexibilního optického kabelu, čímž se eliminuje potřeba složitých zrcadel nebo plynových dutin.
  • Výhody: Extrémně vysoká energetická účinnost (~30-40 %), žádné pohyblivé části ve zdroji, minimální údržba, dlouhá životnost (>100 000 hodin) a vynikající kvalita paprsku.
• CO2 laserový rezonátor: Tento plynový laser využívá elektrický výboj k excitaci směsi plynů (především oxidu uhličitého, dusíku a helia) v uzavřené trubici nebo dutině, což způsobuje laserové záření.
  • Princip fungování: Směsí plynů prochází vysoké napětí a systém zrcadel odráží světlo tam a zpět, aby ho zesílil před jeho vyzářením.
  • Výhody: Vynikající kvalita řezu na velmi široké škále materiálů, včetně nekovů. Stále preferovaný pro řezání silných profilů akrylu.

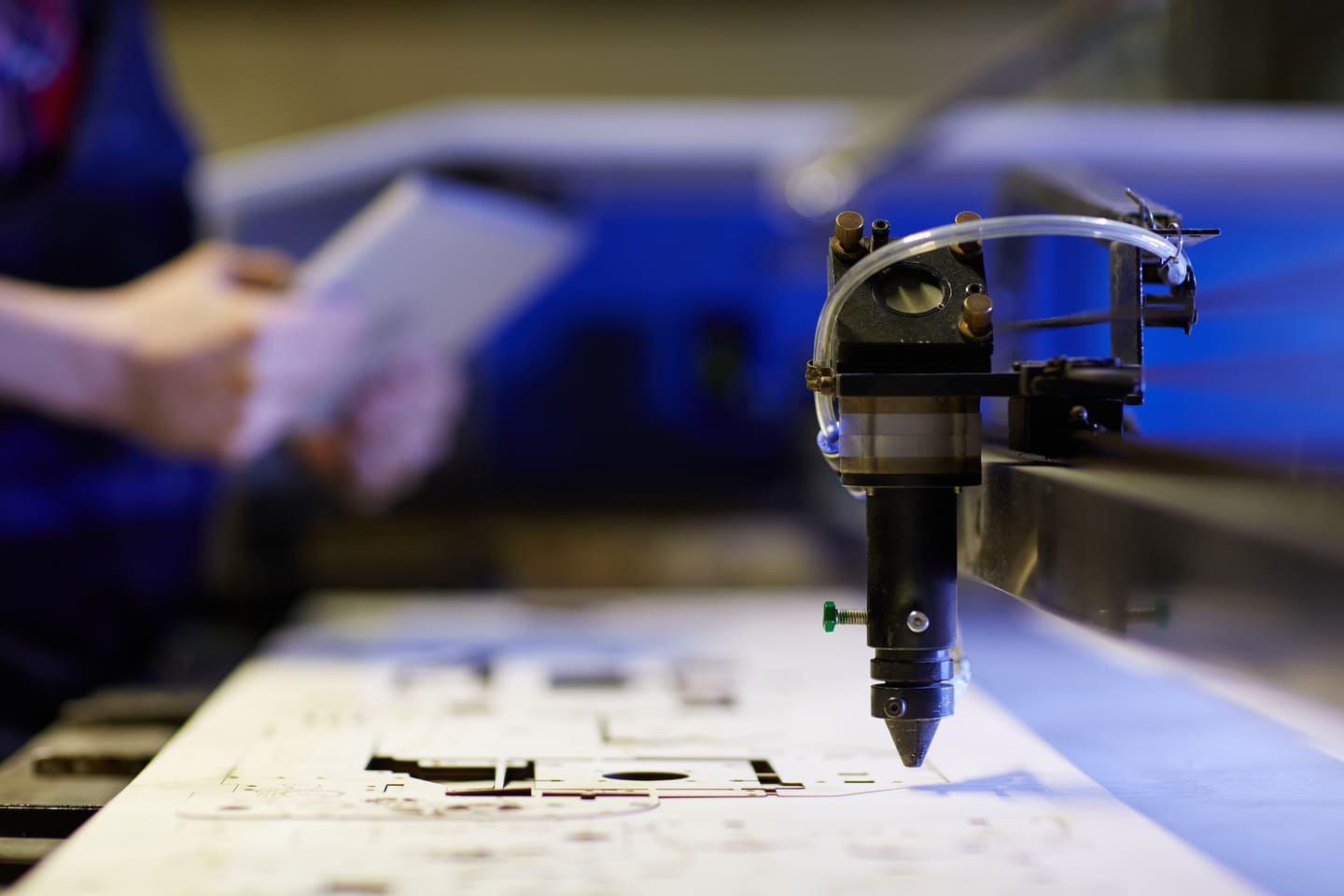

Řezná hlava Řezná hlava je „pracovní částí“ stroje. Přijímá laserový paprsek ze zdroje a přivádí ho k obrobku. Mezi její klíčové součásti patří:

• Zaostřovací čočky/zrcadla: Tato optika zaostřuje laserový paprsek na přesný bod a koncentruje jeho energii.
• Tryska: Směruje pomocný plyn na obrobek a odstraňuje roztavený materiál. Průměr a konstrukce trysky jsou pro kvalitu řezu zásadní.
• Kapacitní výškový senzor: Tento senzor neustále měří vzdálenost mezi tryskou a plechem a automaticky upravuje polohu osy Z hlavy tak, aby byla zachována perfektní ohnisková vzdálenost, i když je plech mírně zdeformovaný.
• Moderní funkce: Pokročilé řezací hlavy nyní zahrnují funkce automatického ostření, detekci kolizí a dokonce i integrované funkce zkosení, které umožňují šikmé řezy (např. pro přípravu svaru) v jednom průchodu.

Klíčové faktory ovlivňující kvalitu řezu Dosažení dokonalého řezu je kombinací několika faktorů:

• Řezná rychlost: Příliš vysoká a paprsek nepronikne úplně a zanechá strusku. Příliš pomalá a nadměrný přívod tepla může rozšířit řeznou spáru a vytvořit větší tepelně ovplyvnenou zónu (HAZ).
• Výkon laseru: Musí být vhodný pro typ a tloušťku materiálu.
• Pomocný plyn: Typ (N2, O2, vzduch) a tlak musí být optimalizovány. Nesprávný tlak může vést k otřepům nebo drsným okrajům.
• Poloha ohniska: Poloha ohniska vzhledem k povrchu materiálu (nad, na nebo pod povrchem) významně ovlivňuje kvalitu hrany a šířku řezné spáry.

Rozlišovací typy laserových řezacích a gravírovacích strojů

I když je základní technologie podobná, laserové stroje se často specializují na řezání, gravírování nebo obojí. Hlavní rozdíl spočívá v typu použitého laserového zdroje.

Definování značení, gravírování a řezání

• Značení: Proces na úrovni povrchu, který mění barvu materiálu žíháním nebo chemickou úpravou. Nevytváří žádnou hloubku.
• Gravírování: Proces, při kterém se odstraňuje materiál z povrchu a vytváří se viditelná, hmatatelná prohlubeň. Hloubku lze ovládat silou a rychlostí.
• Řezání: Proces dělení materiálu do hloubky, při kterém se materiál rozděluje na dva nebo více kusů.

Hlavní typy laserových řezacích strojů

Vláknové laserové řezací stroje

Princip: Používá laserový zdroj v pevné fázi. Paprsek je dodáván flexibilním optickým kabelem.

Použitelné materiály: Především kovy. Výjimečně účinný na ocel, nerezovou ocel, hliník, mosaz, měď a další slitiny. Velmi špatný pro většinu organických materiálů, jako je dřevo nebo čirý akrylát.

Výhody:

Velmi vysoká řezná rychlost na tenkých až středně tvrdých kovech.

Extrémně vysoká elektrická účinnost, což vede k nižším provozním nákladům.

Laserový zdroj nevyžaduje žádnou údržbu (není třeba seřizovat zrcadla, není třeba doplňovat plyn).

Snadno zpracovává reflexní materiály, jako je mosaz a měď.

Nevýhody:

Vyšší počáteční investice ve srovnání s CO2 lasery podobného výkonu.

Není vhodné pro řezání nekovů.

CO2 laserové řezací stroje

Princip: Používá laserový zdroj na bázi plynu. Paprsek je vysílán systémem zrcadel (systém „létající optiky“).

Použitelné materiály: Vysoce všestranné. Řeže širokou škálu nekovů (dřevo, akryl, kůži, látku, papír, gumu) a dokáže řezat i kovy (i když méně efektivně než vláknové lasery).

Výhody:

Vynikající všestrannost pro firmy pracující s rozmanitými materiály.

Vytváří vynikající, plamenem leštěnou hranu na akrylových deskách.

Nižší počáteční náklady na samotný stroj.

Nevýhody:

Mnohem nižší elektrická účinnost, což vede k vyšším účtům za energie.

Vyžaduje pravidelnou údržbu (seřízení zrcátek, doplňování plynu, čištění optiky).

Pomalejší řezné rychlosti kovů ve srovnání s vláknovým laserem srovnatelného výkonu.

Dráha paprsku se zrcadly je citlivá na nesouosost.

Stroje na laserové řezání krystalů (např. Nd:YAG, Nd:YVO)

Jedná se také o pevnolátkové lasery, ale jako laserové médium používají krystal. V odvětví řezání plechů byly do značné míry nahrazeny vláknovými lasery díky vyšší účinnosti a spolehlivosti vláknové technologie. Stále se používají ve specializovaných aplikacích, jako je vysoce přesné značení, svařování a řezání kovů i některých plastů/keramiky.

Trendy tržních cen a doporučení produktů

Cena laserového řezacího stroje se může dramaticky lišit v závislosti na jeho typu, výkonu, velikosti, značce a funkcích.

Cenové rozpětí pro různé typy laserových řezaček plechů

• Základní / Malé firmy (1 kW - 3 kW): Obvykle se jedná o vláknové laserové stroje vhodné pro řezání tenkých plechů (ocel do tloušťky ~6 mm) pro dílny, výrobce reklamních cedulí a lehkou výrobu.
• Průmyslový střední výkon (3 kW - 6 kW): Toto je ideální volba pro mnoho výrobních závodů, která nabízí dobrou rovnováhu mezi rychlostí a tloušťkou (ocel až do ~20 mm).
• Průmyslové stroje s vysokým výkonem (8 kW - 20 kW+): Tyto stroje jsou konstruovány pro náročnou a velkoobjemovou výrobu a jsou schopny rychle řezat silné plechy. Často jsou vybaveny automatizačními funkcemi.
• Automatizované systémy (s nakládacími/vykládacími věžemi): Tyto systémy umožňují nepřetržitý provoz „v režimu vypnutí osvětlení“.

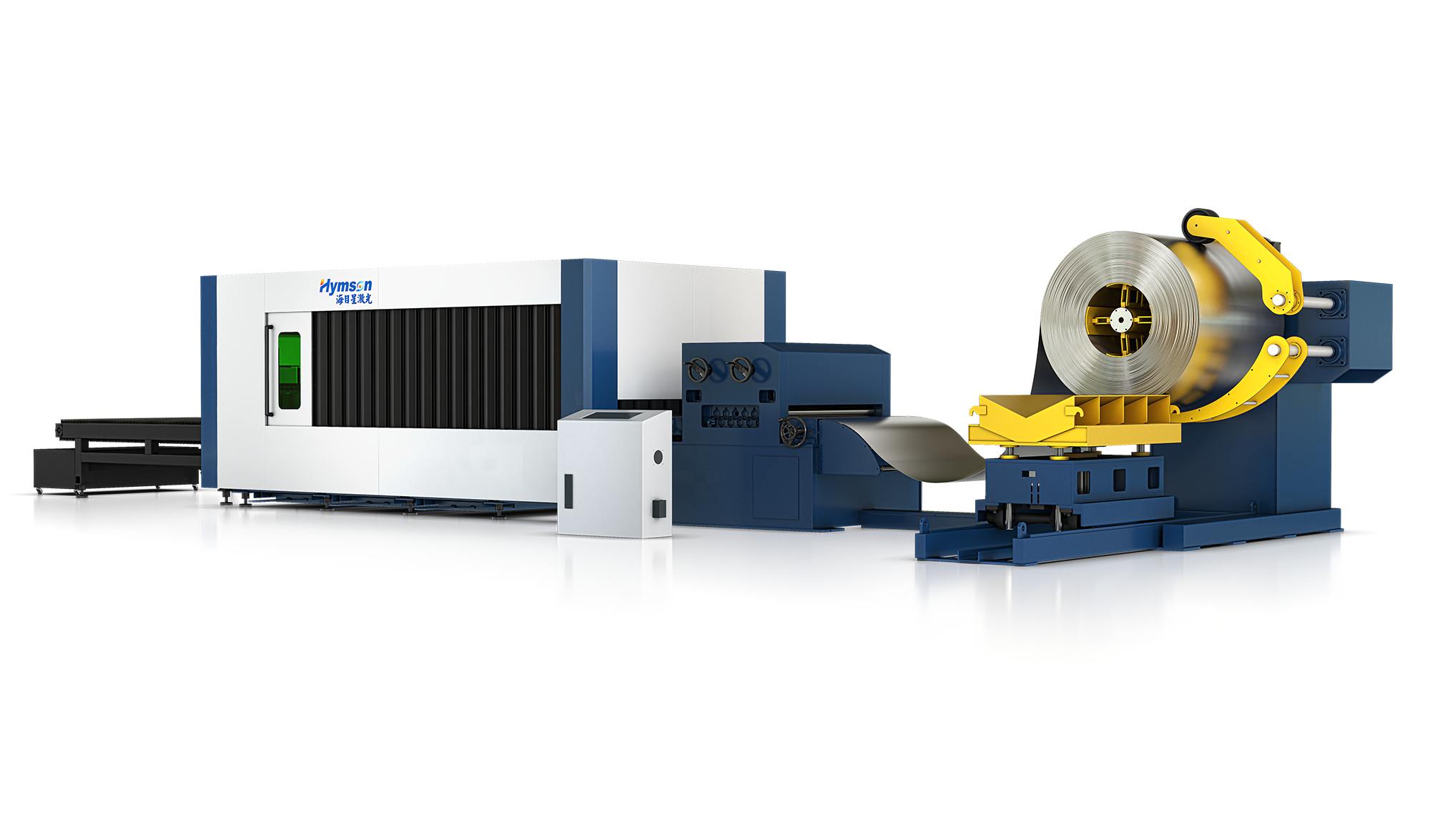

Doporučení průmyslové třídy: Vláknový laserový řezací stroj Hymson řady HF-TU

Pro firmy, které hledají nejmodernější, všestranné a vysoce produktivní řešení, slouží stroj, jako je řada Hymson HF-TU, jako vynikající měřítkem toho, co moderní technologie nabízí. Je to ukázkový příklad integrovaného laserového řezacího stroje na plechy a trubky, určeného pro náročné průmyslové prostředí.

Klíčové vlastnosti a aplikační scénáře:

• Integrované řezání plechů a trubek: Toto je velká výhoda, která umožňuje sloučit dva stroje do jednoho. Umožňuje firmě řezat standardní plechy a také zpracovávat kulaté, čtvercové, obdélníkové a další profilové trubky. Tato všestrannost otevírá nové trhy, jako je výroba nábytku, fitness vybavení a konstrukčních rámů.
• Možnosti vysokého výkonu (až 6 000 W+): Díky možnostem výkonu od 3 kW do více než 6 kW lze řadu HF-TU konfigurovat pro jakýkoli úkol, od rychlého řezání tenkých plechů až po výkonné řezání silných ocelových plechů (např. 50 mm+).
• Pokročilá hlava pro zkosené řezání: Stroj může být vybaven pětiosou 3D řezací hlavou schopnou provádět zkosené řezy ±45°. Jedná se o převratnou změnu v přípravě svarů, protože eliminuje potřebu sekundárního broušení nebo frézování, čímž šetří značné množství času a práce.
• Inteligentní řídicí systém sběrnice: Moderní systémy, jako je řídicí systém sběrnice EtherCAT od společnosti Hymson. Ten umožňuje rychlejší komunikaci mezi CNC a komponentami stroje, což vede k vyššímu zrychlení, lepší přesnosti a sofistikovanějšímu monitorování a diagnostice v reálném čase.
• Možnosti plné automatizace: Řadu HF-TU lze integrovat s plně automatickými systémy nakládání a vykládání. Vzniká tak výrobní buňka, která může běžet nepřetržitě s minimálním zásahem obsluhy, maximalizovat propustnost a snižovat náklady na pracovní sílu.

Časté úskalí ve výběrovém procesu

Výběr laserové řezačky je významná investice a několik běžných chyb může vést k lítosti kupujícího.

• Úskalí 1: Zaměření se pouze na počáteční cenu: Nejlevnější stroj má jen zřídka tu nejlepší hodnotu. Zvažte celkové náklady na vlastnictví (TCO), které zahrnují spotřebu energie, spotřební materiál (trysky, čočky), náklady na údržbu a potenciální prostoje. Efektivnější a spolehlivější stroj s vyššími počátečními náklady může být z dlouhodobého hlediska levnější.
• Úskalí 2: Nesprávná specifikace výkonu: Koupě stroje, který je buď příliš výkonný, nebo nedostatečně výkonný, je nákladná chyba. Laser o výkonu 20 kW pro řezání plechu o tloušťce 1 mm je neefektivní a nehospodárný. Laser o výkonu 1,5 kW nebude schopen zvládnout náhlou potřebu řezání plechu o tloušťce 15 mm. Analyzujte své současné a blízké budoucí pracovní vytížení (platí pravidlo 80/20 – specifikujte 80 % své práce), abyste našli správnou úroveň výkonu.
• Úskalí 3: Přehlížení softwaru a integrace pracovních postupů: Stroj je pouze jednou částí rovnice. Jak intuitivní je CAD/CAM software? Jak snadno se integruje s vašimi stávajícími konstrukčními a ERP systémy? Špatný software může vytvořit úzké hrdlo výroby, které neguje rychlost samotného stroje.
• Úskalí č. 4: Zanedbávání poprodejního servisu a podpory: Toto je zásadní. Když je stroj mimo provoz, přicházíte o peníze. Ujistěte se, že dodavatel má silnou místní zastoupení, kvalifikované techniky, snadno dostupné náhradní díly a nabízí komplexní školení pro vaše operátory.
• Úskalí 5: Ignorování budoucích obchodních potřeb: Nekupujte jen pro dnešek. Kde vidíte své podnikání za pět let? Budete pracovat s novými materiály? Budete potřebovat řezat silnější profily? Zvýší se váš objem natolik, že bude automatizace nezbytná? Výběr stroje s určitým stupněm škálovatelnosti nebo modularity může být moudrou dlouhodobou strategií.

Závěr a rady ohledně výběru

Proces výběru správného laserového řezacího stroje na plech je procesem sladění pokročilé technologie s vaší konkrétní aplikací. Síla správného výběru spočívá v důkladném pochopení vašich vlastních požadavků.

Jak vybrat na základě vašich potřeb Abyste se co nejlépe rozhodli, položte si následující zásadní otázky:

Jaké jsou mé primární materiály a jejich maximální tloušťka?

Odpověď: Pokud řežete výhradně kovy, je vláknový laser jasnou volbou. Pokud potřebujete řezat kombinaci kovů a nekovů, může být všestrannější CO2 laser. Maximální požadovaná tloušťka je hlavním faktorem pro určení potřebného výkonu laseru.

Jakou úroveň přesnosti a kvality hran požaduji?

Odpověď: Pro většinu aplikací poskytují moderní vláknové lasery vynikající přesnost. Pokud požadujete zrcadlově lesklé hrany na akrylových materiálech, je CO2 laser lepší. Pro hrany připravené ke svaření na kovu hledejte stroje s pokročilým řízením procesu a možností řezání dusíkem.

Jaký je můj očekávaný objem výroby a složitost dílů?

Odpověď: Pro velkoobjemové, relativně jednoduché díly může být nejvýhodnější vysokorychlostní stroj s nižším výkonem. Maloobjemové, vysoce složité díly vyžadují stroj s vynikající přesností a softwarem. Pokud je vaším cílem nepřetržitá výroba, automatizace není luxus – je to nutnost.

Jaký je můj realistický rozpočet s ohledem na počáteční náklady a celkové náklady na vlastnictví (TCO)?

Odpověď: Sestavte rozpočet, který zahrnuje náklady na stroj, instalaci, školení, software a dlouhodobé provozní náklady. Porovnejte nabídky na základě hodnoty a možností, nikoli pouze na základě ceny na ceně.

Jaké jsou schopnosti a reputace dodavatele?

Odpověď: Prozkoumejte servisní síť dodavatele, záruku, školicí programy a reference zákazníků. Silné partnerství s vaším dodavatelem je stejně důležité jako samotný stroj.

Vztah mezi volbou a výsledkem Vaše volba bude mít v konečném důsledku přímý a trvalý dopad na vaše podnikání. Dobře zvolený stroj se stává centrem zisku, což vám umožňuje vyrábět kvalitnější díly rychleji a za nižší náklady. Otevírá dveře novým zákazníkům a trhům, podporuje inovace v designu vašich produktů a poskytuje spolehlivý základ pro růst. Naopak špatná volba se může stát neustálým zdrojem frustrace s nadměrnými prostoji, vysokými provozními náklady a neschopností uspokojit požadavky zákazníků.

Doporučujeme vám, abyste k tomuto rozhodnutí přistupovali s pečlivostí a předvídavostí. Spolupracujte s více dodavateli, požádejte o živé ukázky s vašimi vlastními díly a materiály a promluvte si se stávajícími uživateli. Racionálním a informovaným rozhodnutím si nekupujete jen zařízení, ale investujete do budoucí efektivity, kvality a ziskovosti celého vašeho provozu.
