Řezání kovových plechů laserem: Komplexní průvodce základy

Nová éra přesné výroby

V moderním průmyslu je schopnost rychle a přesně přeměňovat suroviny na složité, funkční díly prvořadá. Jádrem této schopnosti je kategorie technologií známá jako subtraktivní výroba, kde se materiál selektivně odebírá z většího kusu, aby se dosáhlo konečného tvaru. Od tradičního frézování a soustružení až po pokročilé počítačem řízené procesy, subtraktivní metody vybudovaly náš svět.

Mezi těmito technologiemi se laserové řezání plechů stalo základním kamenem průmyslové výroby. Představuje významný skok vpřed a nabízí bezkonkurenční přesnost, rychlost a designovou svobodu. Tento proces využívá vysoce koncentrovaný paprsek světla k řezání, gravírování nebo značení plechů a převádí digitální návrhy do fyzických komponent s mikroskopickou přesností. Jeho průmyslový význam nelze přeceňovat; je to motor výroby dílů v leteckém, automobilovém, stavebnictví, elektronice a bezpočtu dalších odvětví.

Tento článek nabízí komplexní přehled o laserovém řezání plechů, od základních principů a historického vývoje až po praktické konstrukční aspekty a pohled do budoucnosti. Ať už jste inženýr, designér, majitel firmy nebo se prostě jen zajímáte o moderní výrobu, tato příručka vám osvětlí základy této transformační technologie.

Co je to laserové řezání plechů ?

Výroba plechů je proces vytváření dílů a konstrukcí z plochých kovových plechů. Zahrnuje řadu technik, jako je ohýbání, skládání, svařování a, co je nejdůležitější, řezání počátečního plochého vzoru. Vztah mezi výrobou plechů a řezáním laserem je symbiotický; řezání laserem poskytuje ideální metodu pro vytváření přesných, složitých 2D profilů, které se poté formují do 3D struktur.

Princip fungování: Světlo jako řezný nástroj

V jádru laserové řezání funguje tak, že se na řezaný materiál vysílá výkonný laser, nejčastěji přes optiku. Proces probíhá v posloupnosti řízených dějů:

1. Generování laserového paprsku: Laserový rezonátor (zdroj) generuje silný, monochromatický a koherentní paprsek světla.
2. Zaostřování: Řada zrcadel a zaostřovací čočka koncentrují tento paprsek na malé, přesné místo na povrchu kovové desky. Tato koncentrace dramaticky zvyšuje hustotu energie.
3. Odstraňování materiálu: Intenzivní tepelná energie v ohnisku zahřívá kov tak rychle, že se taví, hoří nebo odpařuje.
4. Pomocný plynový proud: Současně je do řezné zóny směrován koaxiální proud pomocného plynu (například kyslíku, dusíku nebo argonu). Tento plynový proud má dvě hlavní funkce: vyfukuje roztavený nebo odpařený materiál z řezné dráhy (známé jako „řezná spára“) a v některých případech se účastní chemické reakce, která napomáhá procesu řezání.

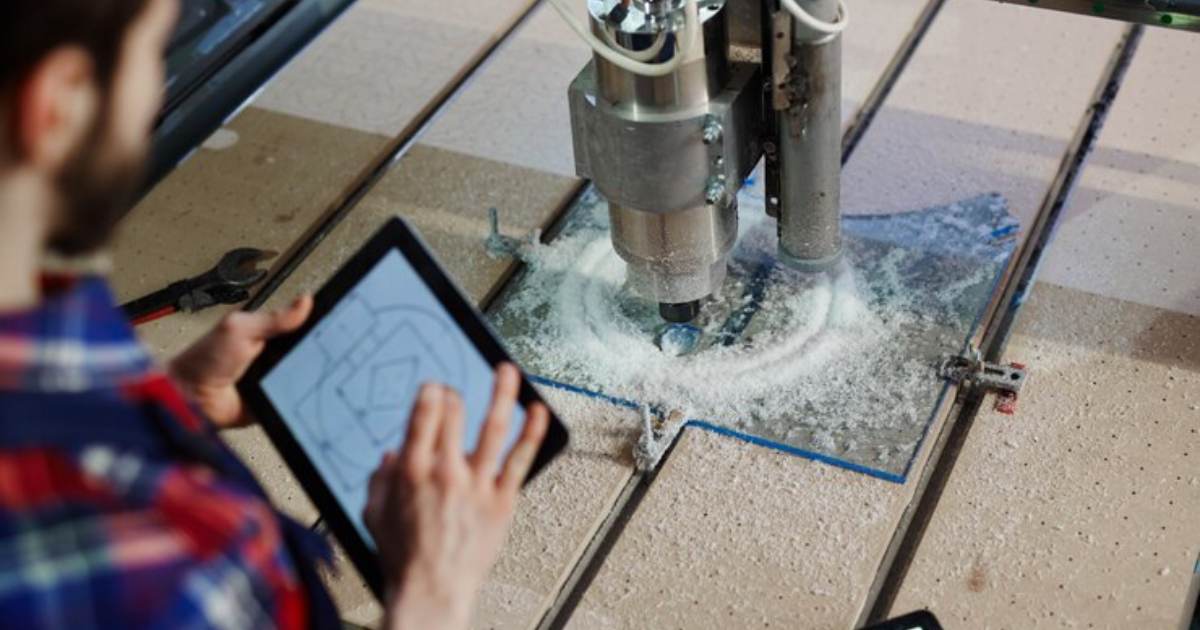

Výhoda CNC: Od digitálního k fyzickému

To, co povyšuje laserové řezání z jednoduchého nástroje na těžiště moderní výroby, je jeho integrace s počítačově řízeným systémem (CNC). CNC systém funguje jako mozek laserového řezacího stroje. Interpretuje digitální návrhový soubor, obvykle výkres CAD (Computer-Aided Design), a převádí ho do série přesných instrukcí pro systém řízení pohybu stroje. To umožňuje řezné hlavě sledovat složité dráhy s výjimečnou přesností a opakovatelností, což umožňuje vytvářet tisíce identických dílů s tolerancemi měřenými ve zlomcích milimetru.

Historie řezání plechů laserem

Cesta laserového řezání je příběhem vědeckých objevů, které splňují průmyslové potřeby.

• 1960: Příběh začíná s Theodorem Maimanem z Hughes Research Laboratories, který vyvinul první funkční laser s použitím syntetického rubínového krystalu. Zpočátku byl označován jako „řešení hledající problém“, ale jeho potenciál nebyl okamžitě zřejmý.
• 1965: První praktické využití tohoto „řešení“ bylo demonstrováno ve Výzkumném centru pro elektrotechniku Západního svazu. Laser byl použit k vrtání otvorů do diamantových matric, což byl úkol, který byl u tradičních metod notoricky obtížný a časově náročný. Tím se prokázala schopnost laseru pracovat s extrémně tvrdými materiály.
• 1967: Ve Velké Británii bylo provedeno první řezání laserem s asistencí plynu pro řezání ocelových plechů o tloušťce 1 mm pomocí kyslíkového CO2 laseru s asistencí proudu kyslíku. To znamenalo skutečný začátek průmyslového řezání kovů.
• 70. léta 20. století: Na trh vstoupily první CNC laserové řezací stroje připravené k výrobě. Tyto rané systémy byly poháněny převážně CO2 lasery a navzdory své velikosti a nákladnosti způsobily revoluci v odvětvích, která vyžadovala složité řezání plechů, jako například v leteckém průmyslu.
• 90. léta 20. století – 21. století: Technologie CO2 laserů dozrála a standardem se stal vyšší výkon a lepší kvalita paprsku. Během této doby si své místo našly i lasery na bázi pevného krystalu, jako je Nd:YAG, zejména pro pulzní aplikace s vysokým výkonem.
• Revoluce vláknových laserů (polovina prvního desetiletí 21. století až současnost): Nejvýznamnějším vývojem v nedávné historii byla komercializace a rychlé přijetí vláknových laserů. Jejich vynikající energetická účinnost, minimální nároky na údržbu a výjimečná rychlost řezání tenkých až středně silných kovů jim umožnily v mnoha aplikacích předběhnout CO2 lasery, což snížilo náklady a dále rozšířilo dostupnost technologie laserového řezání.

Typy laserů používaných pro řezání plechů

„Laser“ v laserovém řezacím stroji není univerzální komponent. Typ laserového zdroje neboli rezonátoru určuje schopnosti, účinnost a ideální použití stroje. Tři hlavní typy používané pro řezání kovů jsou vláknové, CO2 a krystalové lasery.

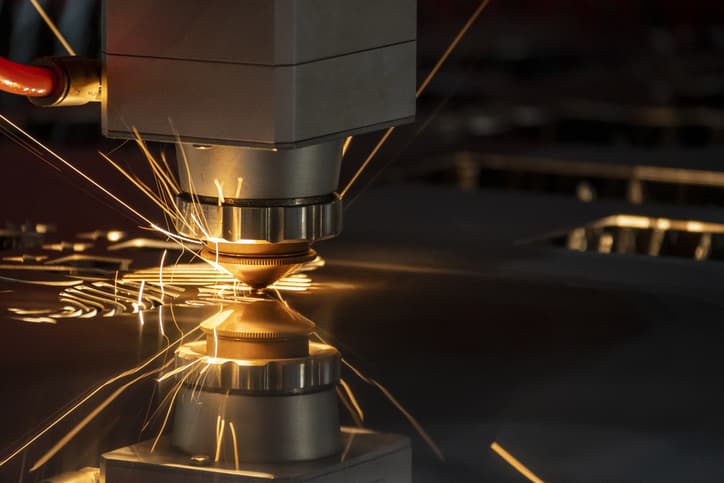

1. Vláknové lasery

• Princip: Vláknové lasery jsou typem laseru v pevné fázi. Proces začíná čerpacími diodami, které generují světlo, jež je poté vedeno do flexibilního optického vlákna. Toto vlákno je dopováno prvkem vzácných zemin, obvykle ytterbiem. Samotné vlákno funguje jako laserové médium, které zesiluje světlo a vytváří tak finální, silný laserový paprsek. Paprsek je zcela uzavřen a vysílán uvnitř vlákna, což eliminuje potřebu složitých zrcadlových systémů.
• Rozsah: Jsou dominantní technologií pro řezání tenkých až středně silných kovů (až do tloušťky ~25 mm nebo 1 palec). Vynikají při zpracování reflexních kovů, jako je hliník, mosaz a měď, které mohou poškodit optiku CO2 laseru.
• Výhody:
  • Vysoká účinnost: Bezkonkurenční účinnost zásuvky (často >30 %), což vede k nižší spotřebě elektřiny a provozním nákladům.
  • Nízké nároky na údržbu: V dráze paprsku nejsou žádné pohyblivé části ani zrcadla, takže není nutné žádné seřízení. Čerpací diody mají extrémně dlouhou životnost.
  • Vysoká rychlost: Kratší vlnová délka vláknových laserů je snadněji absorbována kovy, což vede k výrazně vyšším rychlostem řezání tenčích materiálů.
  • Kompaktní rozměry: Absence velké skříně s plynovým rezonátorem činí stroje kompaktnějšími.
• Nevýhody:
  • I když jsou vysoce výkonné CO2 lasery schopny řezat silné plechy, často produkují hladší a kvalitnější povrchovou úpravu hran u velmi silných materiálů (> 20 mm).
  • Počáteční investiční náklady mohou být vyšší, i když ceny neustále klesají.

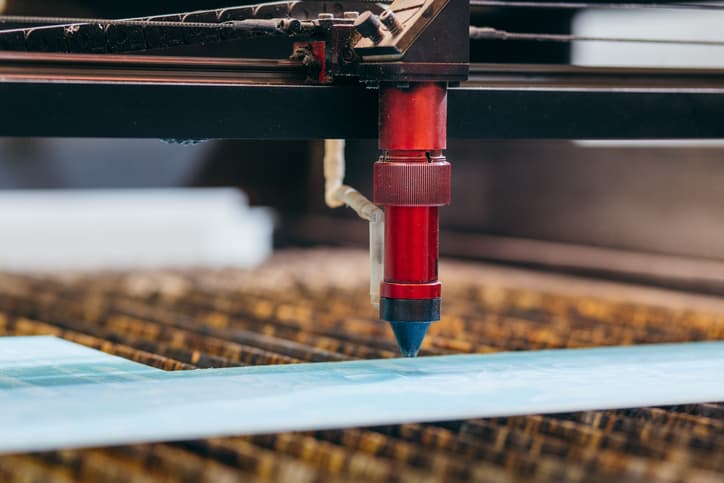

2. CO2 (oxid uhličitý) lasery

• Princip: CO2 lasery generují svůj paprsek průchodem elektrického proudu plynem naplněnou trubicí. Směs plynů se obvykle skládá z oxidu uhličitého, hélia a dusíku. Excitované molekuly CO2 produkují infračervené světlo, které se poté odráží mezi zrcadly na obou koncích trubice, čímž se zesiluje do koherentního laserového paprsku.
• Rozsah použití: CO2 lasery jsou skutečně všestranné. Jsou vynikající pro řezání silných ocelových plechů (>25 mm) a vytvářejí vynikající kvalitu hran s hladkým, saténovým povrchem. Jsou také oblíbenou technologií pro řezání nekovových materiálů, jako je dřevo, akryl, kůže a plasty.
• Výhody:
  • Výjimečná kvalita hran: Zejména u silnějších materiálů vytvářejí velmi hladký řez bez otřepů.
  • Všestrannost: Schopný zpracovávat širokou škálu kovových i nekovových materiálů.
• Nevýhody:
  • Nízká účinnost: Účinnost zásuvky je obvykle kolem 10 %, což vede k vyšším nákladům na energii.
  • Vysoké provozní náklady: Vyžaduje pravidelné doplňování plynu a má vyšší spotřebu energie.
  • Náročná údržba: Dráha paprsku závisí na zrcadlech, která musí být udržována v perfektní čistotě a zarovnána, což vyžaduje pravidelnou údržbu ze strany kvalifikovaných techniků.
  • Větší podlahová plocha: Plynový rezonátor a související zařízení vyžadují více podlahové plochy.

3. Krystalové lasery (Nd:YAG a Nd:YVO)

• Princip: Jedná se také o lasery v pevné fázi, ale místo dopovaného vlákna používají jako laserové médium pevný krystal (neodymem dopovaný ytriovo-hlinitý granát nebo neodymem dopovaný ytriovo-orthovanadičnan). Tento krystal je stimulován („pumpován“) vysoce intenzivními lampami nebo laserovými diodami k vytvoření paprsku.
• Rozsah: Historicky se používaly pro řezání a svařování velmi silných nebo reflexních materiálů. V pulzním režimu mohou dodávat velmi vysoký špičkový výkon.
• Výhody:
  • Vysoká pulzní energie je činí vhodnými pro specifické vrtací a svařovací aplikace.
• Nevýhody:
  • Extrémně neefektivní: Mají nejnižší účinnost ze zásuvky (často 2–3 %).
  • Náročná údržba: Výbojky čerpadla mají velmi krátkou životnost a vyžadují častou a nákladnou výměnu.
  • Pro většinu aplikací řezání plechů byly téměř zcela nahrazeny efektivnější a spolehlivější technologií vláknového laseru.

Tři procesy řezání plechů laserem

Kromě typu laseru lze samotný proces řezání rozdělit podle způsobu odstraňování materiálu. To je primárně určeno typem použitého pomocného plynu.

1. Řezání laserovým paprskem (tavení a foukání)

• Proces: Při tavném řezání se energie laserového paprsku využívá výhradně k roztavení kovu v ohnisku. Poté se použije vysokotlaký proud inertního plynu, obvykle dusíku nebo argonu, k násilnému vytlačení roztaveného materiálu z řezné spáry.
• Vlastnosti: Protože je plyn inertní, nereaguje chemicky s břitem. Výsledkem je čistý, bez oxidů a často lesklý břit, který je okamžitě připraven ke svařování nebo lakování bez jakéhokoli sekundárního opracování. Je to preferovaná metoda pro dosažení nejvyšší kvality povrchu.
• Použitelné scénáře: Nezbytné pro řezání nerezové oceli, hliníku a jejich slitin, kde je zásadní zabránění oxidaci a udržení čistoty materiálu.

2. Řezání laserovým plamenem (řezání kyslíkem)

• Proces: Tento proces využívá jako pomocný plyn kyslík. Laserový paprsek nejprve zahřeje materiál (obvykle nízkouhlíkovou ocel) na teplotu vznícení (kolem 1000 °C). Proud čistého kyslíku poté zahájí exotermickou (teplo produkující) chemickou reakci se železem, čímž ho efektivně spálí. Primární úlohou laseru je iniciovat a vést toto řízené hoření.
• Charakteristika: Dodatečná energie z exotermické reakce umožňuje výrazně vyšší rychlosti řezání, zejména u tlusté uhlíkové oceli. Výsledná hrana bude mít tenkou, tmavou vrstvu oxidu, kterou může být nutné před následným svařováním nebo povlakováním odstranit.
• Použitelné scénáře: Důkladný proces řezání nízkouhlíkové oceli a nízkolegované uhlíkové oceli, kde je rychlost a nákladová efektivita důležitější než dokonale bezoxidová hrana.

3. Řezání sublimací laserového paprsku (řezání odpařováním)

• Proces: Sublimační řezání využívá laserový paprsek s velmi vysokou hustotou energie k tak rychlému zahřátí materiálu, že se přímo odpařuje z pevné látky do plynné fáze s malým nebo žádným obsahem kapalné (roztavené) fáze. Výsledná pára je poté odfouknuta pomocným plynem.
• Charakteristika: Tento proces vytváří výjimečně kvalitní hranu bez otřepů s minimální tepelně ovlivněnou zónou (HAZ). Je však mnohem pomalejší a vyžaduje výrazně více energie než tavení nebo řezání plamenem, protože odpařování materiálu vyžaduje více energie než jeho pouhé tavení.
• Použitelné scénáře: Méně běžné pro obecnou výrobu plechů. Používá se pro specializované aplikace vyžadující extrémní přesnost a minimální tepelné namáhání tenkých materiálů, jako je řezání plastů, některých kompozitů, dřeva nebo při výrobě lékařských stentů a elektronických součástek.

Výhody řezání plechů laserem

Široké rozšíření laserového řezání je způsobeno řadou přesvědčivých výhod oproti tradičním metodám.

• Vysoká přesnost a složitost: Lasery dokáží dosáhnout tolerancí až ±0,1 mm (0,004 palce), což umožňuje vytváření vysoce složitých geometrií a jemných prvků, které by jinými metodami nebyly možné.
• Vysoké využití materiálu: Laserový paprsek vytváří velmi úzkou spáru (šířku řezu). To umožňuje vkládání dílů velmi blízko sebe na jeden plech, čímž se minimalizuje odpadní materiál a snižují náklady.
• Všestrannost: Jeden laserový řezací stroj dokáže zpracovávat širokou škálu kovů (ocel, nerezovou ocel, hliník, mosaz, měď) a různé tloušťky. Dokáže také provádět více operací, jako je řezání, značení a leptání, v jednom nastavení.
• Nízká spotřeba energie: To platí zejména pro moderní vláknové lasery, které jsou pozoruhodně energeticky účinné, což vede k nižším provozním nákladům a menší ekologické stopě ve srovnání se staršími laserovými technologiemi nebo jinými stroji.
• Minimální poškození materiálu: Řezání laserem je bezkontaktní proces. Teplo je vysoce lokalizované, což má za následek velmi malou tepelně ovlivněnou zónu (HAZ). Tím se minimalizuje tepelná deformace a deformace, což je obzvláště důležité u tenkých nebo choulostivých dílů.

Nevýhody řezání plechů laserem

Navzdory mnoha výhodám nemá laserové řezání svá omezení.

• Vyžaduje kvalifikovanou obsluhu: Obsluha a údržba průmyslového laserového řezacího stroje vyžaduje specializované školení. Pro zajištění optimálního výkonu a bezpečnosti je zapotřebí kvalifikovaný technik, který bude nastavovat parametry, provádět údržbu a odstraňovat problémy.
• Omezení tloušťky kovu: I když vysoce výkonné lasery dokáží řezat velmi silné plechy (nad 50 mm nebo 2 palce), existuje praktické omezení. Pro extrémně silné kovy mohou být efektivnější nebo nákladově efektivnější jiné procesy, jako je plazmové řezání nebo řezání vodním paprskem.
• Škodlivé výpary a plyny: Při řezání se kov odpařuje a vznikají výpary a částice, které je nebezpečné vdechovat. Robustní ventilační a filtrační systém je nezbytným bezpečnostním požadavkem.
• Vysoká počáteční investice: Kapitálové náklady na pořízení průmyslového laserového řezacího systému jsou značné a představují významnou investici pro jakoukoli firmu.

Tipy pro návrh laserově řezaných dílů

Abyste z technologie laserového řezání vytěžili maximum a zajistili, že vaše díly budou vyrobitelné a nákladově efektivní, dodržujte tyto osvědčené postupy pro návrh.

• Velikost detailu vs. tloušťka materiálu: Důležitým pravidlem je, že minimální velikost jakéhokoli vyříznutého prvku (jako je otvor nebo drážka) by neměla být menší než tloušťka materiálu. Například v ocelovém plechu o tloušťce 3 mm má nejmenší otvor, který byste měli navrhnout, průměr 3 mm. Pokus o řezání menších detailů může vést k přepálení nebo neúplnému řezu.
• Kompenzace řezné spáry: Laserový paprsek odebírá malé množství materiálu a vytváří tak šířku řezu známou jako šířka řezné spáry. I když je tato šířka úzká, je nutné ji zohlednit u konstrukcí vyžadujících přesné tolerance, jako jsou například vzájemně propojené díly nebo lisované sestavy. Váš výrobní partner vám může poradit ohledně konkrétní hodnoty řezné spáry svého stroje.
• Výběr materiálu: Vyberte materiály vhodné pro laserové řezání. Standardní druhy nízkouhlíkové oceli, nerezové oceli a hliníku řežou čistě a předvídatelně. Mějte na paměti, že vysoce reflexní materiály, jako je leštěný hliník nebo měď, mohou být náročné a mohou vyžadovat výkonnější vláknový laser.
• Rozteče a vnořování: Mezi díly na plechu ponechte dostatečný prostor. Obecným pravidlem je udržovat mezi obrysy jednotlivých dílů vzdálenost alespoň stejnou jako tloušťka materiálu. Tím se zabrání tepelné deformaci a zajistí se stabilita plechu během řezání.
• Text a gravírování: Pro text, který je proříznut skrz naskrz, použijte písmo typu „stencil“. Tato písma mají malé můstky, které zabraňují vypadávání vnitřních částí písmen (jako „O“, „A“, „B“). Pro gravírovaný text použijte pro nejlepší čitelnost jednoduchá, tučná bezpatková písma.
• Tipy pro snížení výrobních nákladů:
  • Zjednodušte: Vyhněte se zbytečné složitosti. Každý řez přidává čas a náklady.
  • Přidání poloměrů rohů: Ostré vnitřní rohy jsou body namáhání. Přidání malého poloměru (zaoblení) zesiluje součást a umožňuje laseru řezat hladceji a rychleji.
  • Používejte standardní tloušťky: Navrhujte se standardními tloušťkami materiálu, abyste se vyhnuli nákladům na materiál na speciální objednávku.
  • Sloučení dílů: Pokud je to možné, navrhněte jeden, složitější díl, který lze ohýbat do požadovaného tvaru, spíše než několik jednoduchých dílů, které je třeba svařovat dohromady.

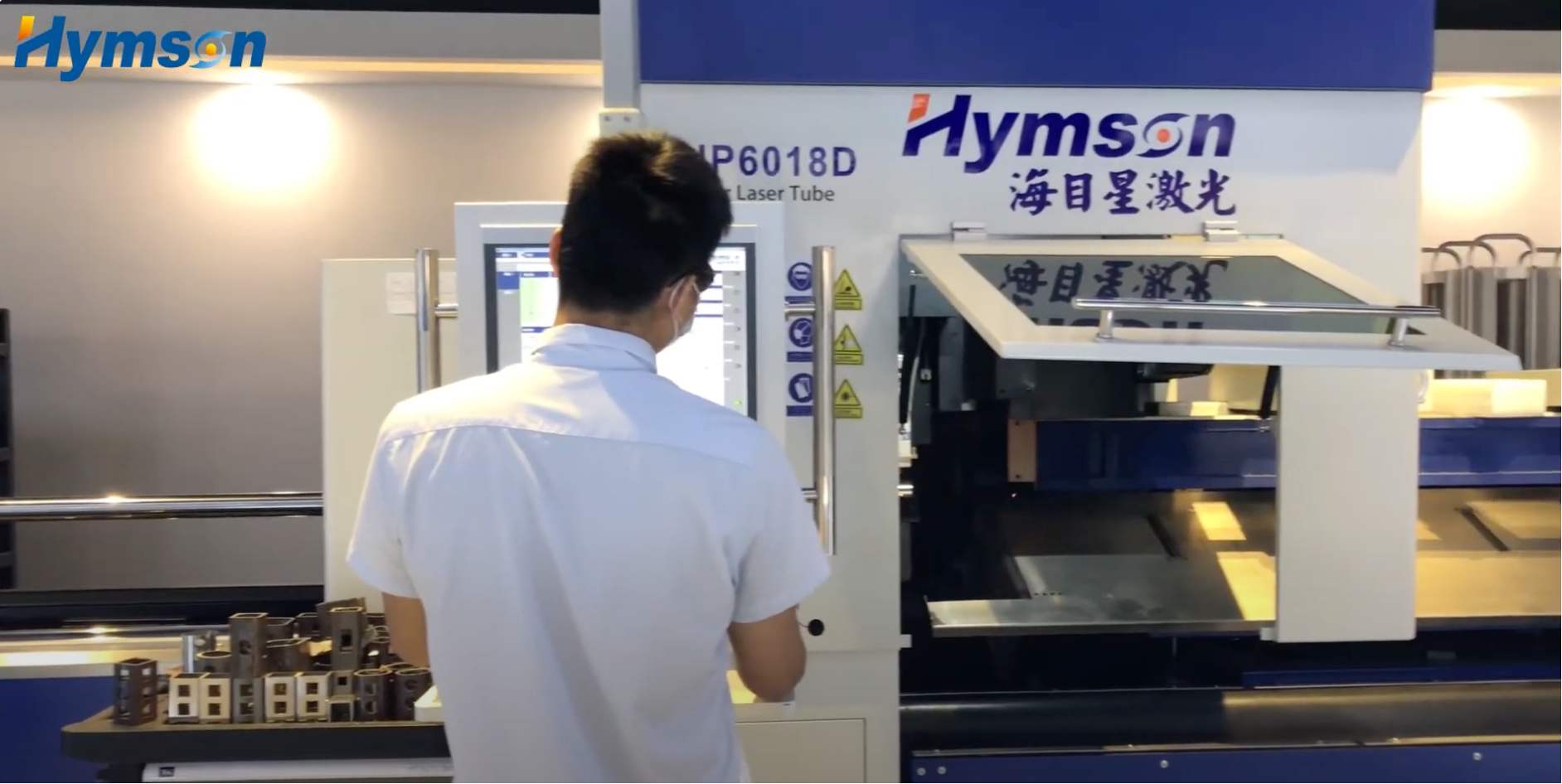

Doporučená online služba laserového řezání: Hymson Laser

Při výběru poskytovatele služeb nebo výrobce strojů je klíčové partnerství se zavedeným lídrem. Společnost Hymson Laser , založená v roce 2008, významně přispívá do oblasti laserů a automatizace. Dnes je předním světovým poskytovatelem integrovaných řešení pro laserová a automatizační zařízení a národním high-tech podnikem.

Společnost Hymson se zaměřuje na aplikace v oblasti plechů v různých průmyslových odvětvích a poskytuje uživatelům profesionální a vysoce kvalitní sortiment produktů a služeb. Jejich nabídka je komplexní a zahrnuje komplexní řešení laserové automatizace, jako jsou laserové řezačky plechů, laserové řezačky trubek, laserové svařovací stroje a software pro laserovou automatizaci. Tato řešení jsou široce používána v náročných odvětvích, jako jsou strojírenství, stavební stroje, zemědělské stroje, ropné stroje, elektrotechnika, automobilový průmysl a letecký průmysl. Jako přední výrobci laserového řezání kovů se jejich odborné znalosti vztahují jak na zařízení, tak na jejich aplikaci.

Proč si vybrat Hymson Laser?

Technologie společnosti Hymson je navržena s ohledem na efektivitu, spolehlivost a inteligenci a poskytuje svým uživatelům hmatatelné výhody.

● Inteligentní systém odsávání prachu: Tento pokročilý systém zaměřuje sání pouze na aktivní oblast řezání. Tím se nejen zesiluje ventilační účinek pro bezpečnější pracovní prostředí, ale také se šetří energie tím, že se neventiluje celá řezací plocha.

● Inteligentní systém regulace plynu: Plyn představuje významný provozní náklad. Inteligentní systém Hymson optimalizuje tok plynu na základě materiálu a rychlosti řezání, což může potenciálně ušetřit plyn až 50 % ve srovnání s konvenčními systémy.

● Automatické ostření: Řezná hlava je přesná, rychlá a inteligentní. Automaticky nastavuje ohnisko pro různé typy a tloušťky materiálu, čímž eliminuje čas ručního nastavení a zajišťuje perfektní řez pokaždé.

● Plně automatický mazací systém: Tento systém automaticky maže převodové a ozubené mechanismy v naprogramovaných intervalech. Je prakticky bezúdržbový , čímž se zkracují prostoje a prodlužuje životnost kritických pohybových součástí.

● Globální podpora: Investice do zařízení Hymson je podpořena instalací, školením a průběžnou podporou od globálních inženýrů vyškolených přímo v továrně, což vám zajistí maximální návratnost investice.

Závěr

Řezání plechů laserem se vyvinulo z okrajové technologie v nepostradatelný pilíř moderní výroby. Od počátků CO2 laserů až po současnou, vysoce účinnou revoluci vláknových laserů tato technologie neustále posouvá hranice přesnosti, rychlosti a efektivity. Poskytla konstruktérům a inženýrům nebývalou svobodu přeměnit složité digitální koncepty na přesné fyzické komponenty.

Shrnutí technologie: Vláknové lasery nyní dominují v řezání tenkých až středně silných kovů díky své vysoké účinnosti a nízkým nárokům na údržbu, zatímco CO2 lasery si zachovávají jedinečnou výhodu pro velmi silné plechy a nekovové materiály. Pochopení různých procesů – řezání tavením, plamenem a sublimační řezání – je zásadní pro výběr správného přístupu pro daný materiál a požadavky na kvalitu.

Doporučení služby: Pro firmy, které chtějí outsourcovat nebo investovat do nového vybavení, nabízejí lídři v oboru, jako je Hymson Laser, špičková technologická řešení a globální podporu, což zajišťuje, že uživatelé mohou plně využít potenciál laserové technologie.

Rada pro čtenáře: Ať už zvažujete nákup svého prvního stroje, nebo chcete vytvořit prototyp s externí službou, klíčem k úspěchu je pochopení základních principů, výhod a konstrukčních omezení laserového řezání. Dodržováním osvědčených konstrukčních postupů a výběrem správných partnerů můžete tuto výkonnou technologii proměnit ve svou konkurenční výhodu.

Otázky a odpovědi

1. Jak silný může být kov řezaný laserem?

To závisí na výkonu a typu laseru. Vysoce výkonný (např. 12 kW+) vláknový nebo CO2 laser dokáže řezat ocel o tloušťce přes 50 mm (2 palce). Pro většinu komerčních aplikací je však laserové řezání nejhospodárnější u kovů o tloušťce až 30 mm.

2. Je řezání laserem drahé?

Počáteční investice do vybavení je vysoká. U outsourcingu však cena za díl závisí na několika faktorech: druhu materiálu, tloušťce, složitosti řezání a objemu objednávky. Pro velkoobjemovou výrobu se laserové řezání stává cenově velmi konkurenceschopným díky vysoké rychlosti a využití materiálu.

3. Mám si vybrat vláknový laser nebo CO2 laser?

To záleží na vaší primární aplikaci:

• Vláknový laser: Pokud řežete primárně kovy o tloušťce menší než 30 mm – zejména ocel, nerezovou ocel, hliník, mosaz a měď – je vláknový laser nejlepší volbou pro svou rychlost, efektivitu a nízkou údržbu.
• CO2 laser: Pokud potřebujete řezat velmi silné ocelové plechy (>30 mm) s co nejlepší kvalitou hran nebo pokud potřebujete řezat různé nekovové materiály (jako je dřevo a akryl), je CO2 laser všestrannější volbou.

4. Co je tepelně ovlivněná zóna (HAZ) a je důležitá?

ZÁROVEŇ THU je malá oblast podél řezné hrany, kde se vlivem tepla změnila mikrostruktura a mechanické vlastnosti materiálu. Řezání laserem vytváří velmi malou ZÁROVEŇ THU, ale u některých tepelně citlivých slitin nebo aplikací vyžadujících následnou přesnou práci může tato zóna ovlivnit tvrdost nebo odolnost proti korozi. V takových případech může být lepší volbou proces bez tepla, jako je řezání vodním paprskem.
