Definitivní průvodce CNC laserovým řezáním: Technologie, proces a aplikace

Ve stále více digitálnějším světě se CNC laserové řezání stalo klíčovou technologií v různých oblastech, včetně výroby, strojírenství a designu. Tato příručka poskytuje hluboké znalosti o CNC laserovém řezání, jeho technologii, procesech a aplikacích. Toto komplexní pochopení může firmám otevřít nové příležitosti.

Co je CNC laserové řezání?

CNC (počítačové numerické řízení) laserové řezání je vysoce přesný subtraktivní výrobní proces, který využívá zaostřený, vysoce výkonný laserový paprsek k řezání, leptání nebo gravírování materiálů. Laserová optika a/nebo obrobek se pomocí počítačem generovaného programu pohybují po předem určené dráze. Intenzivní tepelná energie laseru odpařuje nebo taví materiál ve vysoce lokalizované oblasti, čímž vznikají mimořádně přesné a čisté řezy. Tato technologie je nepostradatelná v odvětvích, kde je přesnost a opakovatelnost prvořadá, včetně leteckého a automobilového průmyslu, výroby zdravotnických prostředků a elektroniky.

Jak funguje CNC laserové řezání?

Proces CNC laserového řezání je systematický pracovní postup, který transformuje digitální návrh do fyzické součásti. Začíná digitálním konceptem a končí hotovým, zkontrolovaným dílem.

• Digitální návrh (CAD): Proces začíná vytvořením 2D vektorového souboru nebo 3D modelu pomocí softwaru pro počítačově podporované navrhování (CAD). Tento digitální plán definuje přesnou geometrii a rozměry finálního dílu.
• Programování CAM: Soubor CAD je poté zpracován softwarem pro počítačově podporovanou výrobu (CAM). Program CAM převede návrh do strojově čitelných instrukcí, známých jako G-kód. Tento kód určuje dráhu laserové hlavy, řeznou rychlost, výstupní výkon a další kritické parametry. Tato fáze často zahrnuje „vnořování“ – strategické uspořádání více dílů na jednom listu materiálu s cílem maximalizovat výtěžnost a minimalizovat odpad.
• Nastavení stroje: Obsluha připraví CNC laserový řezací stroj. To zahrnuje vložení vybraného materiálu (např. plechu z nerezové oceli) na řezací lože stroje a zajištění jeho bezpečného umístění. Obsluha poté vybere vhodný program a nakonfiguruje nastavení stroje, jako je ohnisková vzdálenost laseru a typ a tlak pomocného plynu.

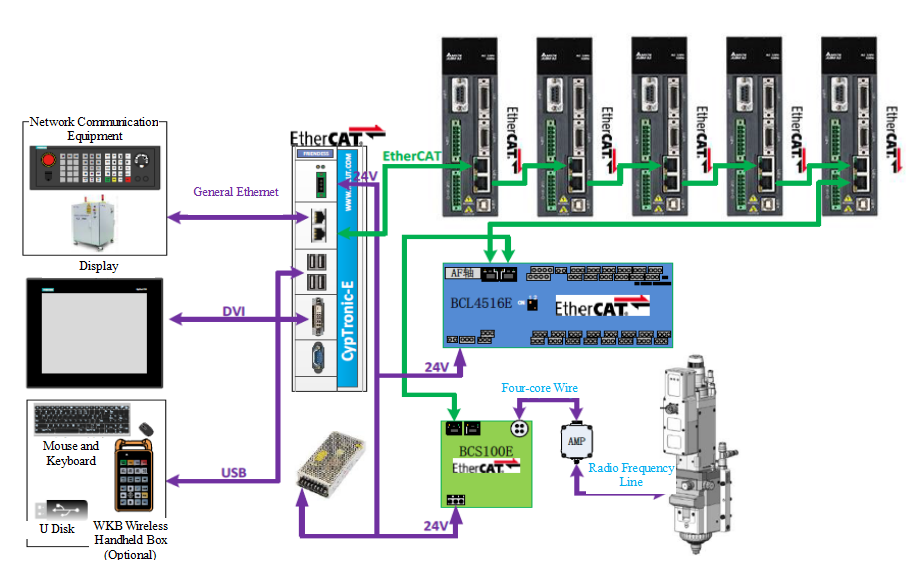

• Provedení: Zahájí se proces řezání. CNC řídicí jednotka provede G-kód a nařídí laserové hlavě pohyb po naprogramované dráze. Zaostřený laserový paprsek roztaví nebo odpaří materiál, zatímco koaxiální proud pomocného plynu (například dusíku nebo kyslíku) vytlačí roztavený materiál z řezného kanálu (řezné spáry), což vede k čistému oddělení.
• Odstranění dílů a kontrola kvality: Po dokončení řezacího cyklu se hotové díly oddělí od surového materiálu. Poté podléhají kontrole kvality, která ověřuje, zda jejich rozměry a vlastnosti odpovídají původním konstrukčním specifikacím v rámci požadovaných tolerancí. V případě potřeby lze provést volitelné kroky následného zpracování, jako je odjehlení, leštění nebo povlakování.

Jaké jsou hlavní terminologie používané při CNC laserovém řezání?

• CNC (počítačové numerické řízení): Automatizovaný systém, který používá naprogramované počítačové instrukce (G-kód) k řízení pohybu a provozu obráběcích strojů.
• CAD/CAM: Základní softwarové duo. CAD se používá pro návrh součásti a CAM pro generování drah nástrojů a strojového kódu.
• Šířka řezné spáry: Šířka materiálu, který je odebrán laserovým paprskem během procesu řezání. Konstruktéři musí zohlednit šířku řezné spáry, aby byla zajištěna rozměrová přesnost konečného dílu.
• Pomocný plyn: Plyn (např. dusík, kyslík, vzduch) přiváděný do řezné spáry za účelem odstranění roztaveného materiálu, ochrany čočky a v některých případech (například u kyslíku na nízkouhlíkové oceli) napomáhá procesu řezání exotermickou reakcí.
• Tepelně ovlivněná zóna (HAZ): Mikroskopická oblast materiálu přiléhající k řezné hraně, jejíž vlastnosti byly změněny teplem laseru. Menší HAZ je obecně žádoucí, protože naznačuje menší tepelnou deformaci.
• Ohnisková vzdálenost: Vzdálenost od zaostřovací čočky k bodu, kde je laserový paprsek nejvíce koncentrovaný (ohnisková skvrna). Správné nastavení ohniskové polohy je zásadní pro dosažení optimální kvality a rychlosti řezu.
• Vnořování: Proces uspořádání nařezaných profilů na plechu surového materiálu tak, aby se minimalizoval odpad, a tím se snížily náklady na materiál.

Jaké jsou různé typy CNC laserových řezacích strojů?

CNC laserové řezačky se primárně liší svým laserovým zdrojem, který určuje jejich ideální použití.

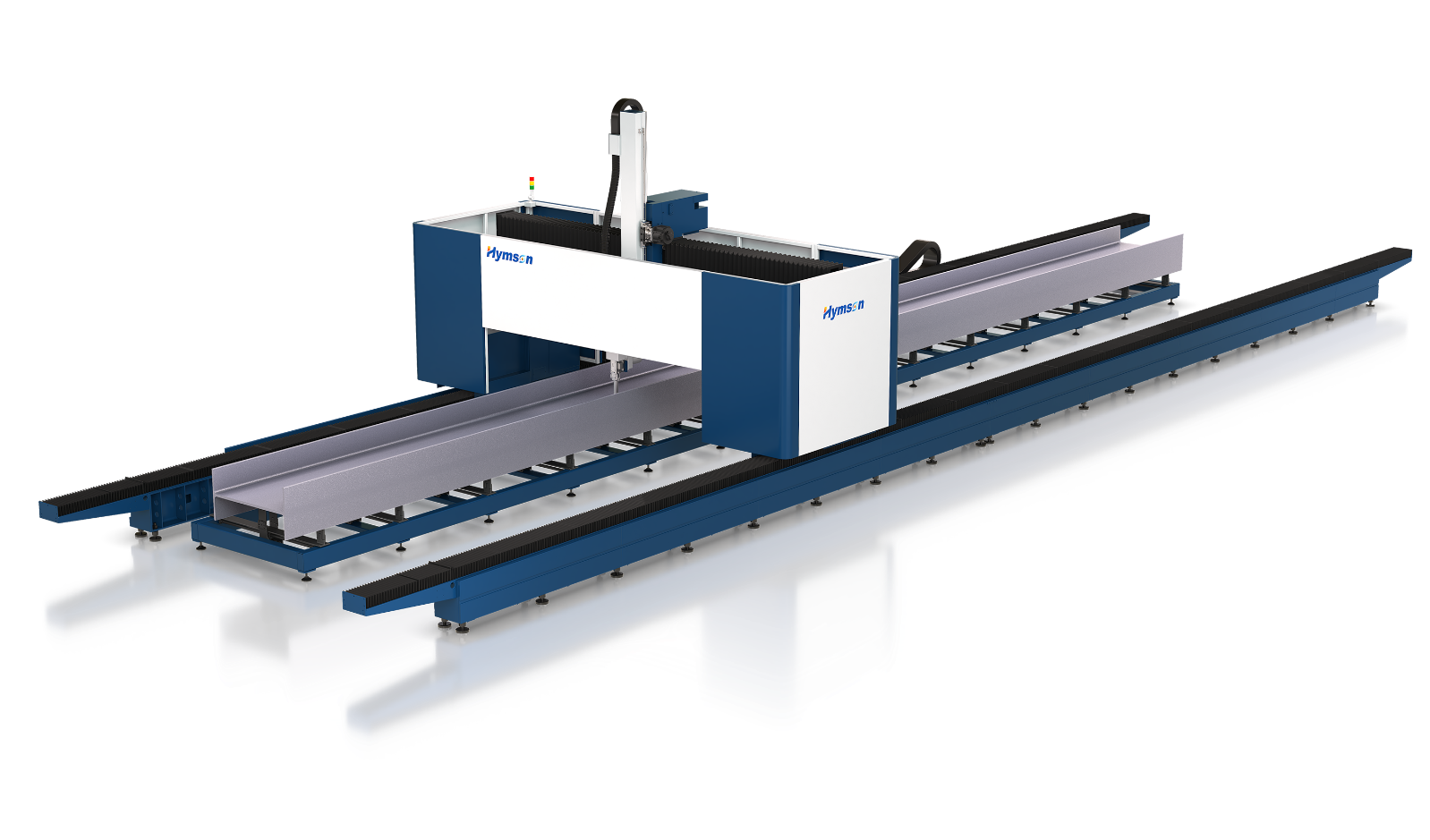

• Vláknové laserové řezačky: Tyto řezačky využívají laserový zdroj v pevné fázi, kde je paprsek generován v optickém vlákně. Vláknové lasery jsou známé svou vysokou energetickou účinností, minimální údržbou a výjimečnou kvalitou paprsku. Jsou průmyslovým standardem pro zpracování kovů, včetně vysoce reflexních materiálů, jako je hliník, mosaz a měď. Pokročilé systémy, jako například systémy od společnosti Hymson , nabízejí vysoký výkon pro řezání silných kovů pozoruhodnou rychlostí.
• CO₂ laserové řezačky: Tyto stroje používají směs plynů (primárně oxidu uhličitého) stimulovanou elektřinou k vytvoření laserového paprsku. CO₂ lasery mají delší vlnovou délku, díky čemuž jsou vysoce účinné pro řezání nekovových materiálů, jako je akryl, dřevo, kůže a textil. I když dokáží řezat tenké kovy, jsou pro tento účel méně účinné než vláknové lasery.
• Nd:YAG (neodymem dopovaný yttrium-hlinito-granátový) laser: Typ krystalového laseru v pevné fázi. I když jsou dnes pro běžné řezání méně běžné, mohou poskytovat velmi vysoký špičkový výkon, díky čemuž jsou vhodné pro řezání silných materiálů, svařování a vysoce kontrastní gravírování kovů a keramiky.

Stroje se také klasifikují podle os pohybu (např. 3osé pro 2D řezání, 5osé pro složité 3D díly), což určuje geometrickou složitost dílů, které mohou vyrobit.

Jaké jsou některé běžné aplikace CNC laserového řezání?

Přesnost a všestrannost CNC laserového řezání z něj činí zásadní technologii v mnoha odvětvích:

• Automobilový průmysl: Výroba komponentů podvozku, panelů karoserie a složitých interiérových prvků.
• Letectví a kosmonautika: Řezání vysokopevnostních, žáruvzdorných slitin pro komponenty trupu, díly turbínových motorů a konzoly s přesnými tolerancemi.
• Elektronika: Vyřezávání šablon na křemíkových destičkách, řezání šablon pro desky plošných spojů a výroba přesných součástek pro spotřební elektroniku.
• Lékařství: Výroba chirurgických nástrojů, stentů a zakázkových ortopedických implantátů z kovů a polymerů lékařské kvality.
• Architektonické a konstrukční práce: Výroba dekorativních kovových panelů, zakázkového značení a ocelových konstrukčních prvků.

Jaké jsou výhody použití CNC laserového řezání?

• Bezkonkurenční přesnost a složitost: Dosahuje tolerancí až ±0,1 mm, což umožňuje vytvářet vysoce složité návrhy, které jsou tradičními metodami nemožné.
• Vynikající kvalita hran: Díky bezkontaktnímu procesu eliminuje mechanické namáhání materiálu a vytváří hladké hrany bez otřepů, které často nevyžadují žádnou sekundární úpravu.
• Vysoká materiálová efektivita: Extrémně úzká spára umožňuje těsné vkládání dílů do sebe, maximalizuje využití materiálu a snižuje zmetkovitost.
• Minimální tepelně ovlivněná zóna (HAZ): Soustředěná energie vede k velmi malé tepelně ovlivněné zóně (HAZ), čímž se minimalizuje tepelná deformace a zachovává strukturální integrita materiálu, což je pro tenké plechy zásadní.
• Všestrannost: Jeden stroj dokáže zpracovávat širokou škálu materiálů a tlouštěk pouhým nastavením parametrů řezání v softwaru.
• Vysoká rychlost a produktivita: Moderní vláknové laserové systémy, jako jsou ty, které nabízí společnost Hymson , dosahují mimořádně vysokých řezných rychlostí, čímž výrazně zkracují doby cyklů a zvyšují celkovou produktivitu.

Jaké druhy materiálů lze řezat pomocí CNC laserového řezacího stroje?

• Kovy: Uhlíková ocel, nerezová ocel, hliník, mosaz, měď, titan. (Pro kovy jsou optimální vláknové lasery).
• Plasty: Akryl (PMMA), POM (Delrin), PETG. (Poznámka: Řezání PVC se důrazně nedoporučuje, protože uvolňuje toxický plynný chlór).
• Organické materiály: dřevo (překližka, MDF), kůže, papír, karton, korek.
• Textilie: Bavlna, Plsť, Polyester, Hedvábí.
• Pěny: Polyethylen, polyuretan, polystyren.
• Kompozity: Některé kompozity, jako například uhlíková vlákna, lze řezat, ale vyžadují specializované větrání a řízení parametrů.

Závěr

CNC laserové řezání se pevně etablovalo jako základní kámen moderní výroby a nabízí bezkonkurenční kombinaci rychlosti, přesnosti a všestrannosti. Od počátečního návrhu až po finální výrobek umožňuje tato technologie výrobcům vyrábět složité díly s výjimečnou kvalitou a efektivitou. S neustálým pokrokem technologie posouvají přední dodavatelé, jako je Hymson , hranice s výkonnějšími, inteligentnějšími a automatizovanějšími řešeními vláknových laserů , což umožňuje průmyslovým odvětvím inovovat a optimalizovat své výrobní procesy pro budoucnost.
