Váš dokonalý průvodce řezáním vláknovým laserem – odpovědi na 16 klíčových otázek

Pokud chcete zvýšit efektivitu, přesnost a flexibilitu vašeho procesu výroby kovů, technologie řezání vláknovým laserem je mocný nástroj, který si nemůžete dovolit přehlédnout. Abychom vám pomohli tuto technologii plně porozumět a efektivně ji využít, vytvořili jsme tohoto dokonalého průvodce založeného na 16 klíčových otázkách, které vás nejvíce zajímají. Pojďme začít.

Co je řezání vláknovým laserem?

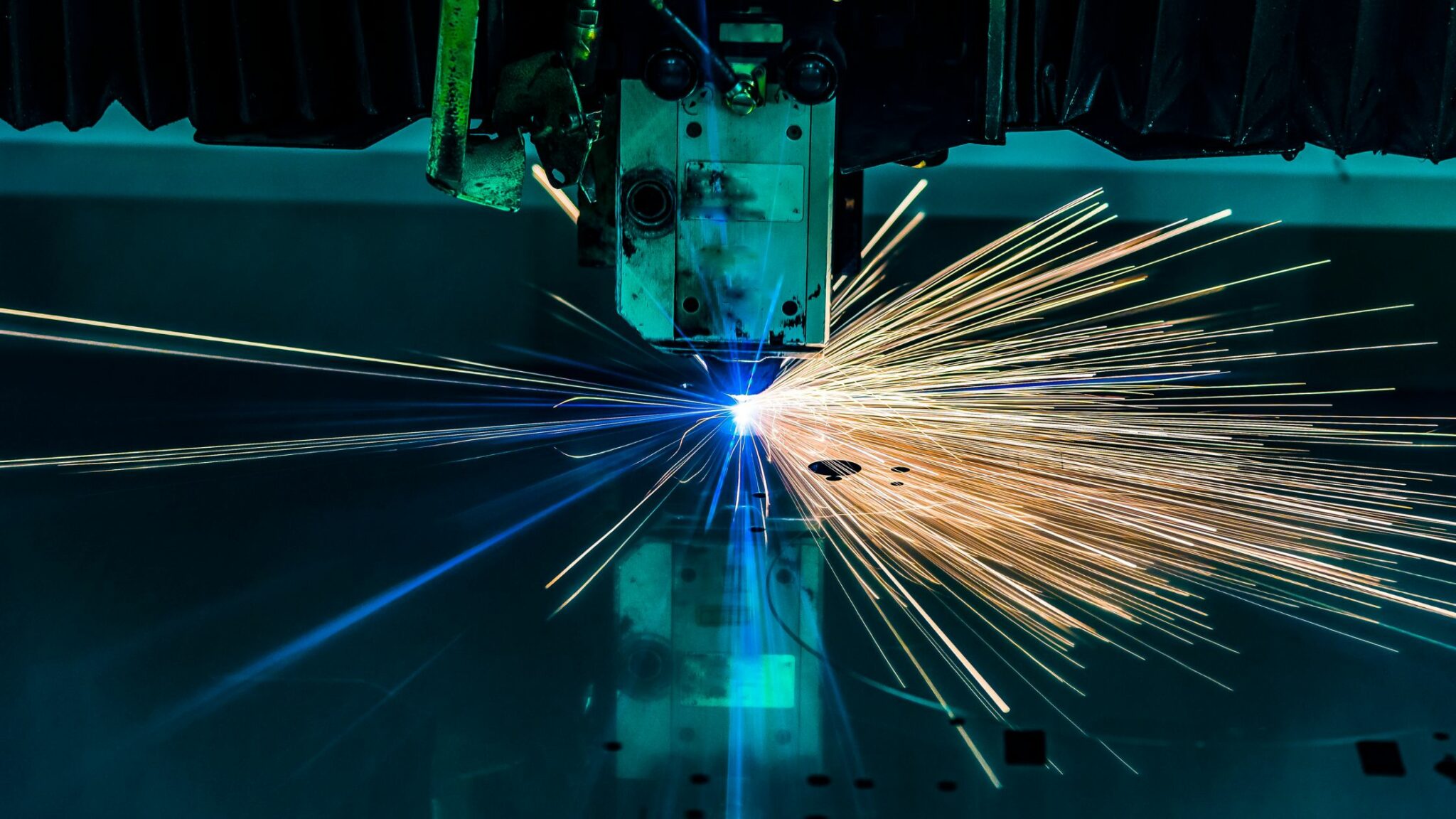

Jednoduše řečeno, řezání vláknovým laserem je proces tepelného řezání, který využívá laserový paprsek s vysokou hustotou energie ke zpracování materiálů. Jádrem tohoto procesu je „vláknový laser“, který generuje a zesiluje laserový paprsek ve speciálním optickém vlákně dopovaném prvky vzácných zemin, jako je ytterbium. Když tento vysoce zaostřený laserový paprsek dopadne na povrch obrobku, okamžitě jej roztaví nebo odpaří. Současně koaxiální proud pomocného plynu odfoukne roztavený materiál a vytvoří přesný řez, který jste navrhli.

Jaké jsou hlavní komponenty řezacího systému vláknovým laserem?

Abyste mohli svůj stroj efektivně ovládat, musíte se seznámit s jeho pěti základními systémy:

• Zdroj vláknového laseru: Toto je srdce vašeho stroje, které je zodpovědné za generování silného laserového paprsku. Jeho výkon (v kilowattech) přímo určuje vaše řezné schopnosti.
• Laserová řezací hlava: Toto je „ostří“ operace. Přijímá laser, zaostřuje ho do malého bodu pomocí vnitřních čoček a vyfukuje pomocný plyn.
• CNC řídicí systém: Toto je mozek stroje. Používáte ho k načítání návrhových souborů, nastavování parametrů a zadávání pokynů stroji k pohybu po přesné dráze.
• Obráběcí a pohybový systém: Robustní lože stroje spolu s vysoce přesným portálem, ozubeným hřebenem a servomotory tvoří kostru a svaly stroje a zajišťují stabilitu a přesnost i při vysokých rychlostech.
• Pomocné systémy: Patří mezi ně chladič pro chlazení laserového zdroje a řezací hlavy a systém přívodu plynu pro dodávku řezného plynu. Tyto systémy jsou klíčové pro zajištění stabilního provozu stroje.

Jak funguje laserové řezání?

Po stisknutí tlačítka „start“ se v okamžiku provede řada přesných akcí:

1. Generování a zesílení: Laser je generován uvnitř zdroje a zesilován ve speciálním vlákně.
2. Přenos: Laserový záření je přenášeno flexibilním optickým kabelem k řezací hlavě prakticky bez ztráty energie.
3. Zaostřování: Čočky uvnitř řezací hlavy zaostřují laserový paprsek do bodu s extrémně vysokou hustotou energie na materiálu.
4. Tavení a vyhazování: Materiál je okamžitě roztaven zaostřeným paprskem. Současně vámi zvolený pomocný plyn (například dusík nebo kyslík) tuto roztavenou strusku silně vyfukuje z řezu a zanechává čistý řez. Celý proces je řízen CNC systémem, který umožňuje vytvářet vaše složité návrhy.

Jaké jsou hlavní parametry řezání vláknovým laserem?

Abyste dosáhli dokonalého řezu, musíte s přesností mistra šéfkuchaře kontrolovat následující klíčové parametry:

• Výkon laseru: Určuje, jak silně a rychle můžete řezat.
• Rychlost řezání: Musí být vyvážena výkonem a tloušťkou materiálu. Příliš rychle neproříznete; příliš pomalu utrpí kvalita ostří.
• Typ a tlak pomocného plynu: Kyslík napomáhá spalování a zvyšuje rychlost řezání uhlíkové oceli. Dusík je ochranný plyn používaný pro nerezovou ocel a hliník, aby se zabránilo oxidaci a dosáhlo se lesklého povrchu.
• Ohnisko: To, zda je ohnisko nad, na nebo uvnitř materiálu, ovlivňuje šířku a kolmost řezné spáry.
• Typ trysky a odstup: Řídí tvar a vzdálenost proudu plynu, což přímo ovlivňuje účinnost vystřikování roztaveného materiálu.

Jaké jsou různé typy vláknových laserů?

Můžete je rozdělit ze dvou praktických hledisek:

• Podle úrovně výkonu:
  • Nízký výkon (<1 kW): Používá se především pro řezání tenkých plechů a přesné značení.
  • Střední výkon (1 kW–6 kW): Toto je běžná volba na trhu, schopná efektivně řezat většinu tenkých až středně silných plechů.
  • Vysoký výkon (>6 kW, až 40 kW+): Používá se pro rychlé řezání silných plechů, ideální pro těžkou výrobu a zvýšení produktivity.
• Podle provozního režimu:
  • Kontinuální laser (CW): Vysílá kontinuální laserový paprsek, který je standardem pro řezací aplikace.
  • Pulzní laser: Vydává energii v pulsech, běžněji se používá pro přesné svařování, značení a vrtání.

Jaké materiály dokáže řezat vláknový laser?

Vláknový laser je skutečný „multifunkční nástroj“ pro zpracování kovů. Můžete snadno řezat:

• Uhlíková ocel
• Nerez
• Hliník a jeho slitiny
• Mosaz a měď
• Pozinkovaný plech

Poznámka: Vzhledem ke své vlnové délce není vláknový laser vhodný pro řezání nekovů, jako je dřevo, akryl nebo tkanina. V těchto oblastech vynikají CO2 lasery.

Jaké jsou výhody řezání vláknovým laserem?

Investicí do vláknového laserového stroje získáte tyto významné výhody:

• Extrémní přesnost: Můžete snadno vytvářet složité návrhy s tolerancemi měřenými v mikrometrech.
• Neuvěřitelná rychlost: Zejména při řezání tenkých až středních plechů efektivita daleko převyšuje tradiční metody řezání.
• Vysoká flexibilita: Nejsou potřeba žádné formy. Můžete vyřezat jakýkoli tvar pouhou změnou návrhového souboru.
• Vynikající kvalita hran: Řezaný povrch je hladký a často nevyžaduje žádnou sekundární úpravu.
• Nízké provozní náklady: Nedochází k opotřebení nástrojů. Hlavními spotřebními materiály jsou elektřina a plyn, což je z dlouhodobého hlediska velmi úsporné.
• Snadná automatizace: Lze jej bezproblémově integrovat s automatickými systémy nakládání a vykládání pro nepřetržitou výrobu 24 hodin denně, 7 dní v týdnu.

Jaká jsou omezení laserového řezání?

Abyste se mohli informovaně rozhodnout, musíte také pochopit jeho omezení:

• Vysoká počáteční investice: Vysoce kvalitní systém průmyslové třídy vyžaduje značné počáteční kapitálové výdaje.
• Úzké hrdlo u tlustých plechů: Přestože se výkon zvyšuje, při řezání extrémně tlustých plechů (např. >50 mm nebo 2") může být jeho účinnost a náklady méně příznivé než u plazmového nebo plamenného řezání.
• Nevhodné pro nekovy: Jak již bylo zmíněno, jeho možnosti v oblasti zpracování nekovů jsou omezené.

Jak si vybrat vláknový laserový řezací stroj?

Výběr správného stroje je jako výběr klíčového hráče pro váš tovární tým. Postupujte podle těchto kroků:

1. Analyzujte své základní potřeby: Jasně definujte typy materiálů a rozsahy tlouštěk, které budete nejčastěji zpracovávat. To přímo určí výkon laseru, který potřebujete.
2. Prozkoumejte klíčové komponenty a značky: Kvalita laserového zdroje (např. IPG, Raycus), řezací hlavy, CNC systému a lože stroje určuje stabilitu a životnost stroje. Výběr renomované značky, jako je Hymson , která se zaměřuje na vysoce kvalitní integraci a odborné znalosti procesů, vám poskytne spolehlivější záruku.
3. Vyhodnoťte použitelnost softwaru: Intuitivní a výkonný software vám výrazně usnadní každodenní provoz.
4. Upřednostněte servis a podporu: Komplexní školení, včasná poprodejní reakce a dostatečné dodávky náhradních dílů jsou klíčem k zajištění efektivního a dlouhodobého provozu vašeho stroje.

Jaké jsou aplikace vláknového laserového řezacího stroje?

Zjistíte, že řezání vláknovým laserem proniklo do všech aspektů výroby:

• Výroba plechových dílů: rozvaděče, skříně, kovové dveře a okna.
• Automobilová výroba: Panely karoserie, prototypové díly.
• Letectví a kosmonautika: Přesné řezání součástí ze speciálních slitin.
• Kuchyňské nádobí a spotřebiče: Panely z nerezové oceli, kryty spotřebičů.
• Fitness vybavení a ocelový nábytek: Komplexní řezání trubek a plechů.
• Elektronický průmysl: Zpracování přesných kovových dílů.

Jaké jsou výzvy řezání vláknovým laserem?

Ve svém provozu se můžete setkat s některými problémy:

• Optimalizace parametrů: Nalezení optimální kombinace parametrů pro různé materiály a tloušťky vyžaduje zkušenosti.
• Zpracování vysoce reflexních materiálů: Řezání materiálů, jako je měď a hliník, vyžaduje speciální techniky, aby se zabránilo poškození zařízení zpětným odrazem laseru.
• Dovednosti operátora: Přestože se provoz stále zjednodušuje, zkušený operátor, který dokáže řešit složité problémy a optimalizovat procesy, je stále cenným přínosem.

Jaká údržba je vyžadována pro řezací systém vláknovým laserem?

Dobrá údržba je tajemstvím dlouhé životnosti a přesnosti vašeho stroje. Můžete si stanovit jednoduchý plán údržby:

• Denní kontroly: Vyčistěte trysku řezací hlavy a zkontrolujte ochrannou čočku, zda není znečištěná.
• Týdenní kontroly: Odstraňte prach a nečistoty zevnitř i zvenku stroje a zkontrolujte hladinu a teplotu vody v chladiči.
• Měsíční/pravidelné kontroly: Zkontrolujte mazání vodicích lišt, vyčistěte filtrační síto chladiče a vyměňte filtrační vložky a zkontrolujte, zda nedochází k únikům plynu z plynové cesty.

Existují nějaké environmentální aspekty nebo předpisy?

Ano, je třeba věnovat pozornost dvěma klíčovým bodům:

• Odsávání výparů a prachu: Při řezání kovu vzniká značné množství výparů a prachu. Abyste zajistili kvalitu ovzduší v dílně, chránili zdraví obsluhy a dodržovali místní environmentální předpisy, musíte svůj stroj vybavit účinným systémem odsávání prachu.
• Bezpečnostní opatření: Průmyslové laserové řezačky jsou obvykle navrženy jako plně uzavřené (laserové produkty třídy 1), aby se eliminovalo vystavení laserovému záření. Během provozu musíte nosit certifikované ochranné brýle proti laseru.

Jaká je životnost vláknového laserového systému?

Životnost vašeho stroje závisí na několika faktorech, které lze chápat následovně:

• Klíčová součást – laserový zdroj: Jeho teoretická životnost je obvykle až 100 000 hodin, což znamená, že vám při běžném používání může sloužit více než 10 let.
• Lože stroje: Vysoce kvalitní, tepelně zpracované lůžko stroje je extrémně odolné a má velmi dlouhou životnost.
• Spotřební materiál: Ochranné čočky a trysky jsou opotřebitelné díly, které je třeba pravidelně vyměňovat v závislosti na používání.
• Celkově vzato má dobře udržovaný laserový řezací stroj od renomované značky obvykle efektivní životnost 8–10 let nebo i více.

Kolik stojí vláknový laserový řezací stroj?

Toto je častá otázka, ale cena není pevná. Je určena především:

• Výkon laseru: Vyšší výkon znamená vyšší cenu. To je hlavní faktor ovlivňující náklady.
• Značka a konfigurace: Renomované značky, dovážené základní komponenty, větší řezací stoly a další funkce, jako je automatické nakládání/vykládání, zvýší cenu.
• Obecné cenové rozpětí:
  • Základní úroveň (1–3 kW): Může se pohybovat od desítek tisíc až po šestimístné částky v USD.
  • Střední třída Mainstream (4–6 kW): Ceny se obvykle pohybují v rozmezí od nízkých do středních šestimístných částek.
  • Vysoký výkon (12 kW+): Ceny se mohou pohybovat od střední šestimístné částky až po více než milion dolarů. Nejlepší je kontaktovat přímo výrobce a získat přesnou cenovou nabídku na základě vašich specifických potřeb.

Jaký je rozdíl mezi technologií vláknového laseru a CO2 laseru?

Jedná se o dvě hlavní laserové technologie. Jejich rozdíly si můžete jasně představit z níže uvedené tabulky:

Stručně řečeno: Pokud se vaše podnikání zaměřuje na řezání kovů, je vláknový laser tou nejlepší volbou. Pokud vaše práce zahrnuje nekovové materiály, je pro vás vhodnější CO2 laser.

Jak vybrat správnou vláknovou laserovou řezačku pro vás

Až budete připraveni investovat, rozhodněte se na základě těchto kritických faktorů:

1. Vaše aplikace: Nejprve si definujte primární materiály a tloušťky, které plánujete řezat. To bude hlavní faktor pro určení potřebného výkonu laseru.
2. Kvalita konstrukce a komponentů: Dlouhodobá spolehlivost vašeho stroje je prvořadá. Při vyhodnocování možností hledejte výrobce, jako je Hymson , kteří upřednostňují vysoce kvalitní, integrované systémy – od špičkových laserových zdrojů až po robustní rámy strojů s nízkým namáháním. Toto zaměření na kvalitu vám poskytne lepší návratnost investice díky vyšší provozuschopnosti a konzistentním výsledkům.
3. Automatizace a software: Ujistěte se, že software stroje je intuitivní a dostatečně výkonný pro váš pracovní postup. Dobrý CNC systém vám práci usnadní a zefektivní.
4. Servis a podpora: Váš vztah s výrobcem nekončí po prodeji. Vyberte si značku s dobrou pověstí v oblasti poskytování vynikajícího školení, servisu a podpory, abyste ze svého stroje vytěžili maximum po mnoho let.

Často kladené otázky

1. Jaký je hlavní rozdíl mezi vláknovým laserem a CO2 laserem, který bych mohl použít?

Největší rozdíly jsou ve vlnové délce a účinnosti. Vlnová délka vláknového laseru je ideální pro kovy, což znamená, že k řezání se využívá více laserového výkonu, takže je rychlejší a energeticky úspornější. CO2 laser má jinou vlnovou délku, která je vhodnější pro řezání organických materiálů, jako je dřevo, akryl a kůže.

2. Jak silně mohu řezat vláknovým laserem?

Tloušťka, kterou můžete řezat, přímo závisí na zvoleném výkonu laseru a materiálu. Například s vláknovým laserem o výkonu 1 kW můžete řezat až 10 mm nerezové oceli. Pokud investujete do systému s výkonem 12 kW, můžete čistě řezat nerezovou ocel o tloušťce přes 40 mm.

3. Je pro mě bezpečné obsluhovat vláknový laserový řezací stroj?

Ano, průmyslové vláknové laserové řezačky jsou navrženy s prioritou vaší bezpečnosti. Jsou to plně uzavřené systémy (třída 1) s bezpečnostními zámky na dveřích, které zabraňují jakémukoli vystavení laserovému záření. Pro udržení bezpečného pracovního prostředí musíte vždy nosit dodané certifikované ochranné brýle a zajistit, aby váš systém odsávání výparů běžel.

4. Jaké jsou hlavní provozní náklady, které mohu očekávat?

Vaše hlavní průběžné náklady budou tvořit elektřina, pomocné plyny (dusík nebo kyslík) a několik klíčových spotřebních materiálů. Hlavními spotřebními materiály, které budete vyměňovat, jsou trysky a ochranná čočka v řezací hlavě, které se časem opotřebovávají. I s nimi budou vaše celkové provozní náklady výrazně nižší než u metod, které vyžadují drahé nástroje.

5. Mohu řezat reflexní materiály jako měď a mosaz?

Ano, můžete. I když se tyto materiály kdysi obtížně zpracovávaly, moderní vláknové lasery mají pokročilé ovládací prvky, které vám umožňují je spolehlivě a efektivně řezat. Budete muset použít specifické parametry, ale je to standardní funkce, kterou byste dnes měli od kvalitního průmyslového stroje očekávat.
